５代目電通太郎の解説ページ

ハードウエアの詳細

点灯方式	ダイナミック方式（水平方向走査方式） 走査速度は半固定ボリュームにより調整可能
表示デバイス	緑色ＬＥＤ　４０９６個（縦３２ｘ横１２８）
表示部	外形寸法：縦９０ｃｍ　横２ｍ７０ｃｍ（推定値） 材質はベニア板 ペンキにより黒色に塗装 ハンドドリルにより４０９６個所の穴を開ける。
制御パソコン	NEC ＰＣ６６０１のちＰＣ８８０１

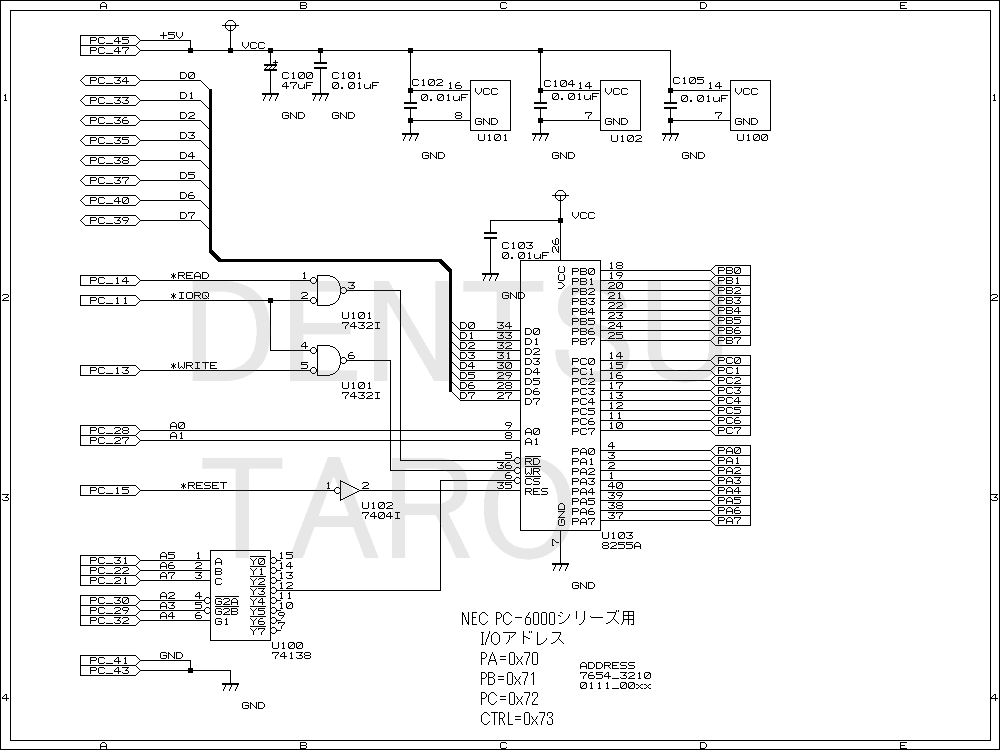

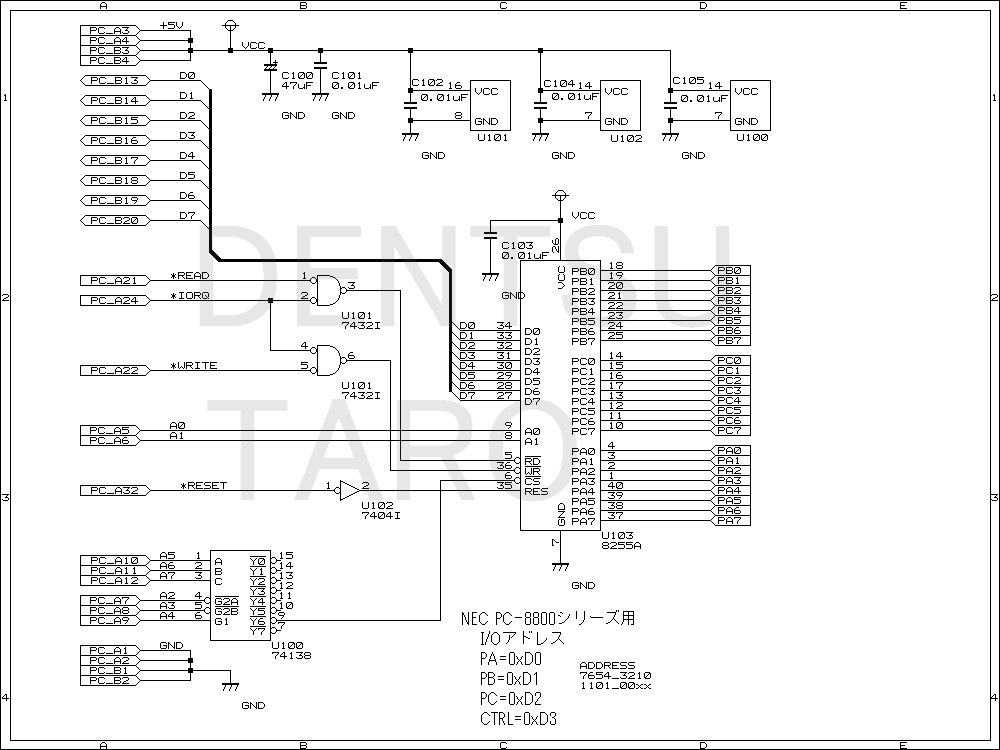

専用インターフェイスボード	自作回路。 パソコンの拡張スロットに差し込むタイプ。 Z80系CPUのもっともメジャーな拡張I/Oポート８２５５を使ったインターフェイスボード。 拡張スロットのピン配置とI/Oアドレスのデコード部分の変更で各パソコンに対応可能。 実際に作成したものは以下の２種類。 NEC PC6000シリーズ用回路図 29Kバイト NEC PC8800シリーズ用回路図 30Kバイト

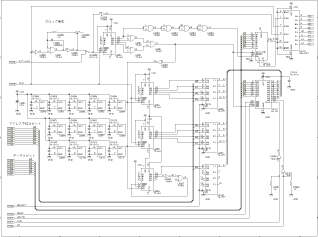

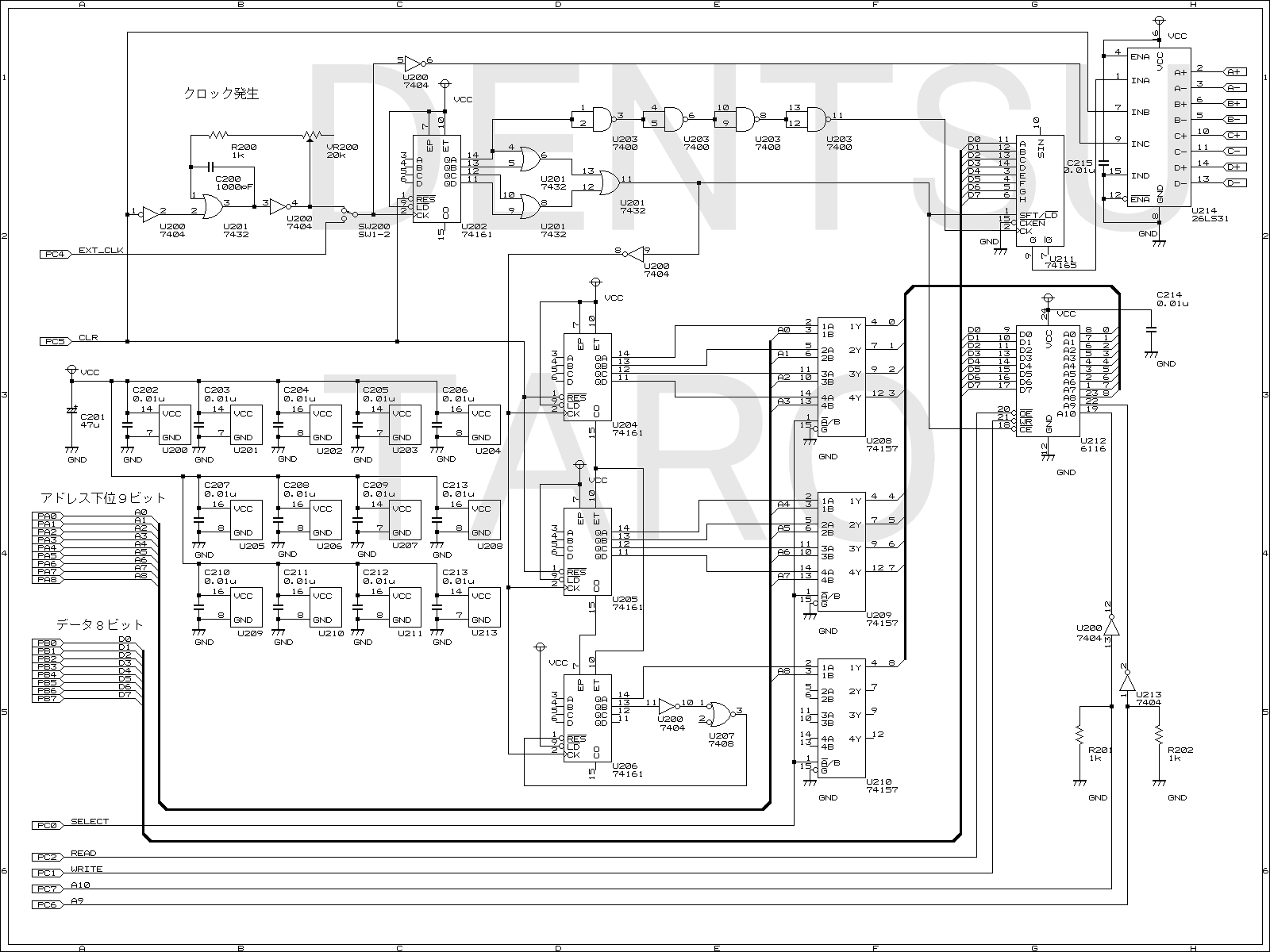

表示データ記憶回路 シリアル通信回路	自作回路。 表示用のデータはここに搭載のＲＡＭに格納。 ＲＡＭ容量は１６Ｋビット（２Ｋバイト）。 回路全体のタイミングを取るためのクロック発生回路搭載。 RS422シリアル通信回路（送信側）搭載。 回路図 72Kバイト

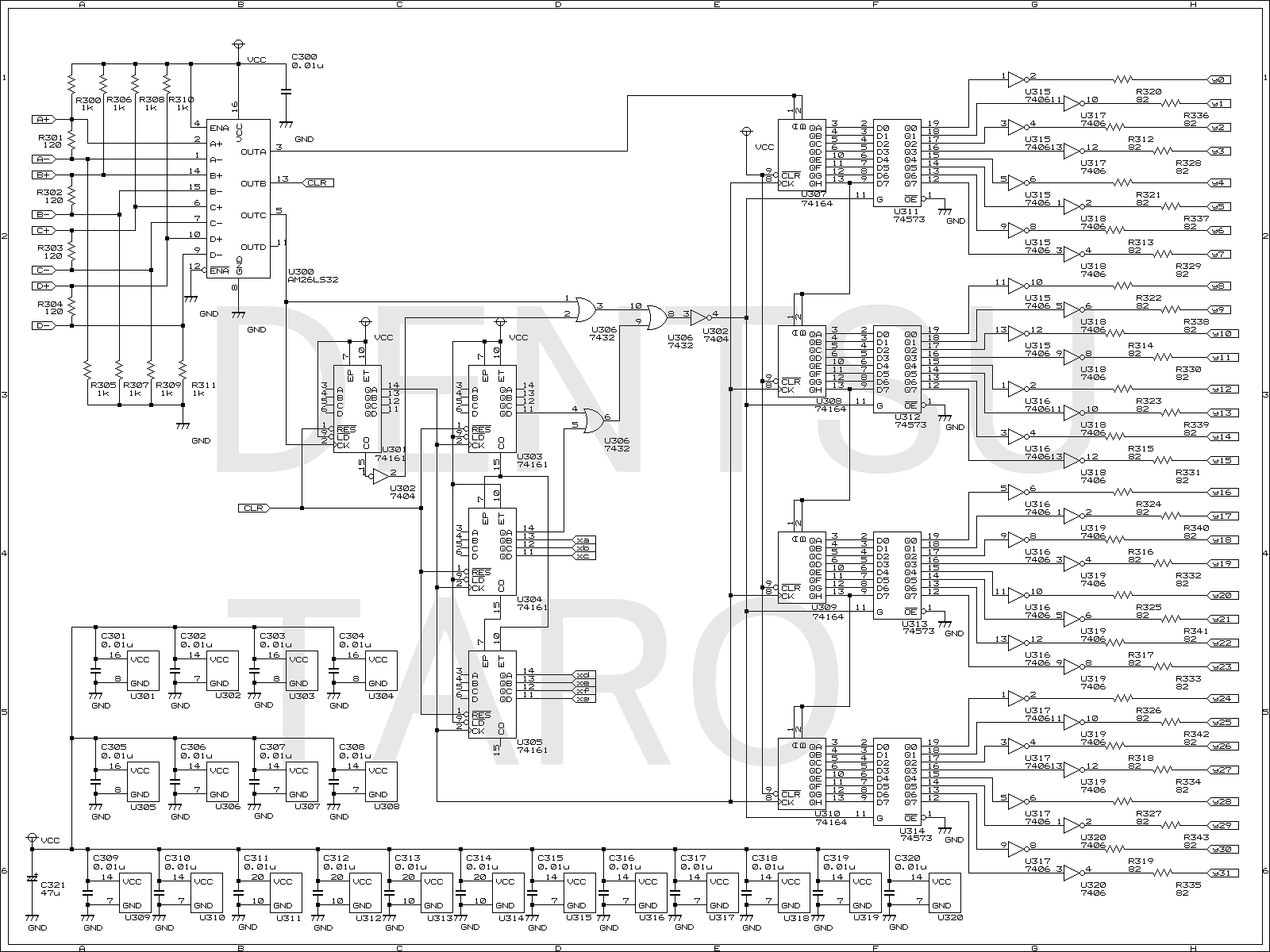

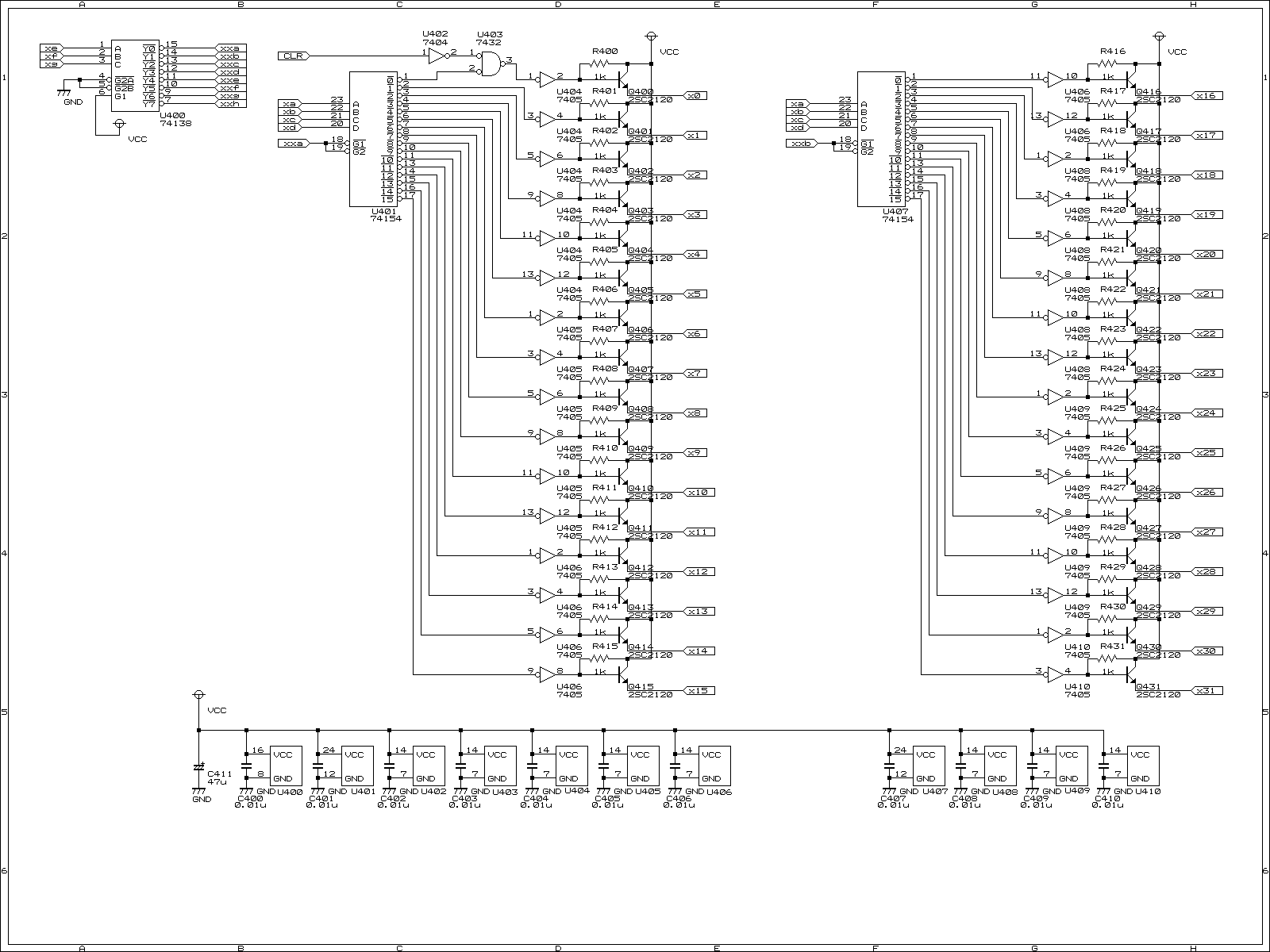

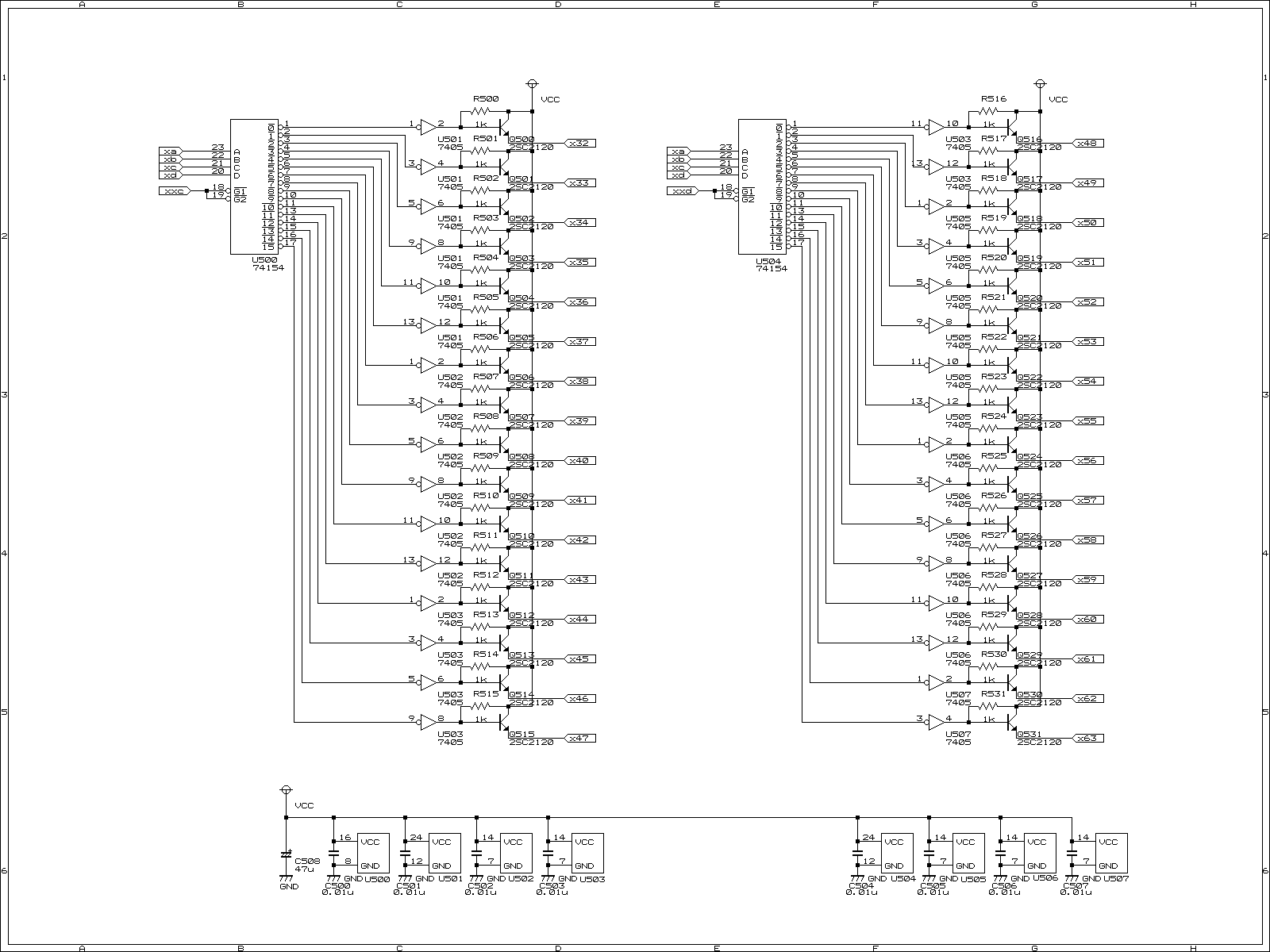

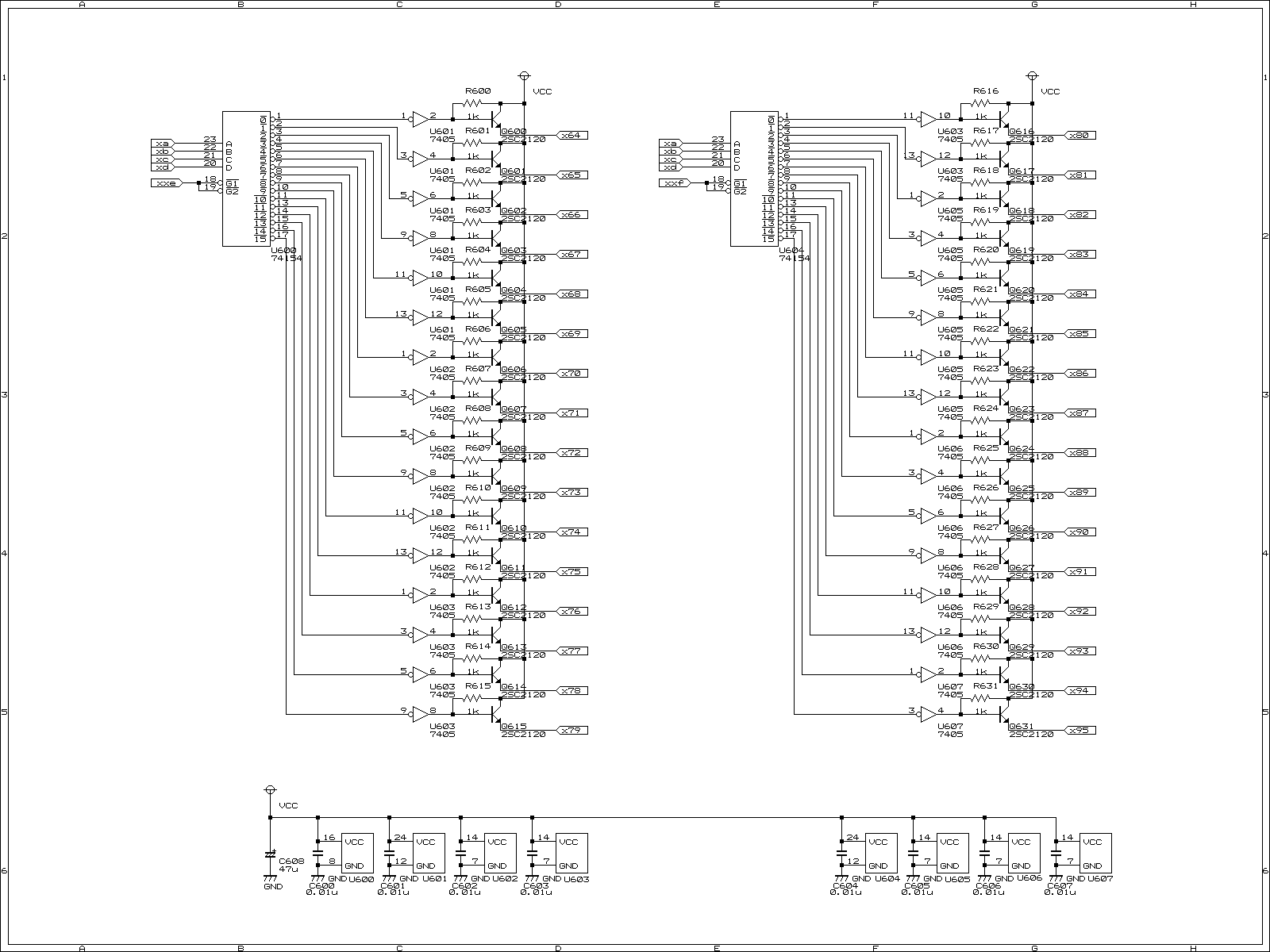

LED駆動回路	自作回路。 RS422シリアル通信回路（受信側）搭載。 LEDを1列（３２個）駆動。 回路図 78Kバイト

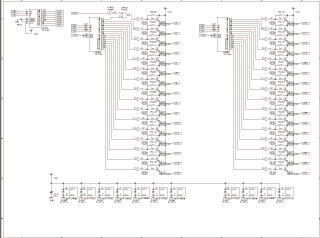

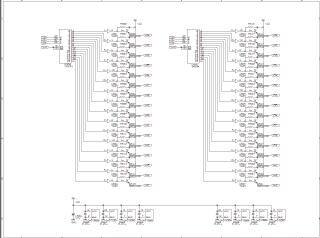

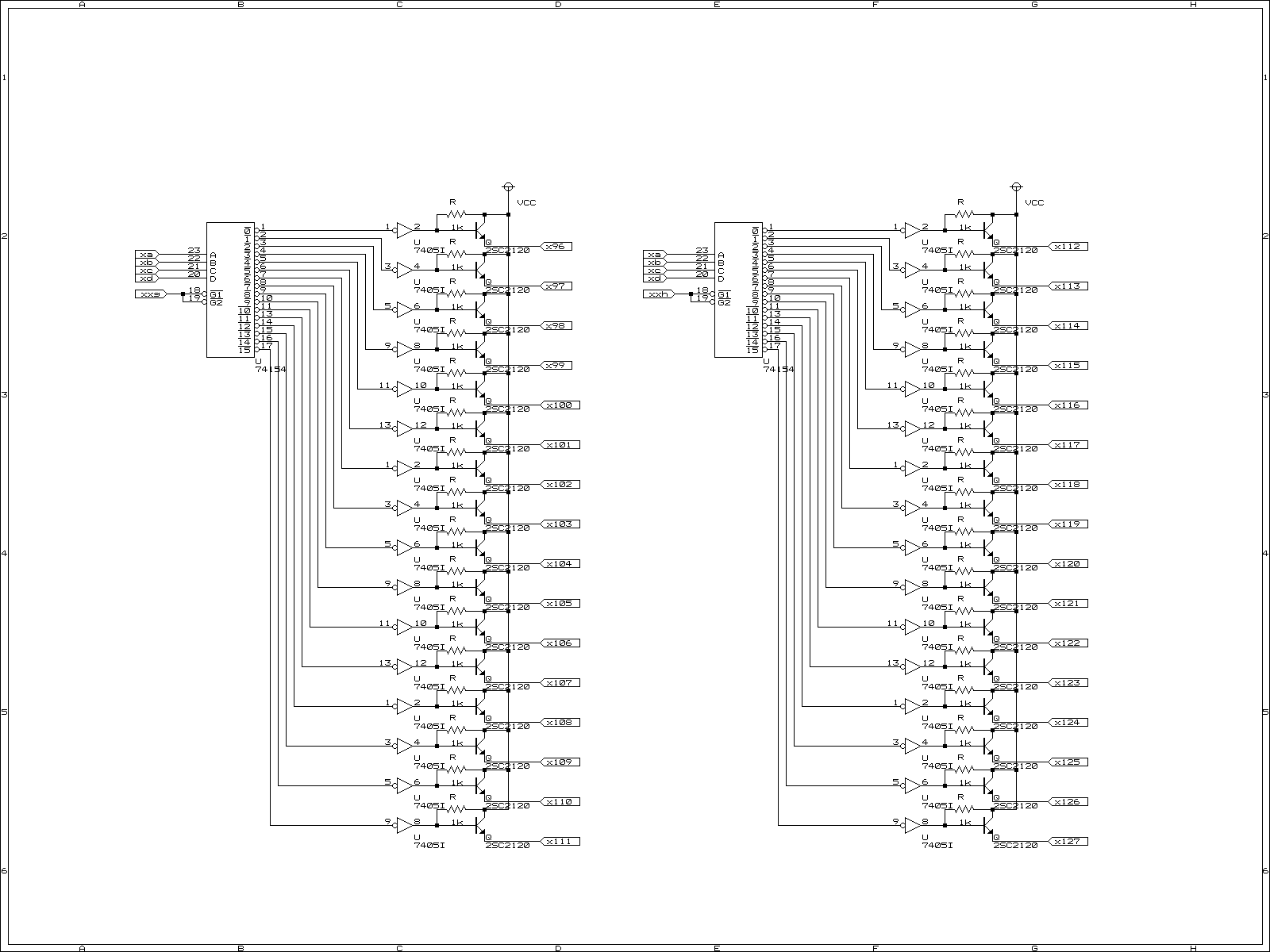

水平走査駆動回路	自作回路。 １２８列中の1列を選択しLEDに電源を供給する。 回路図は大きいので４枚に分割。 回路図1/4 44Kバイト 回路図2/4 40Kバイト 回路図3/4 40Kバイト 回路図4/4 35Kバイト

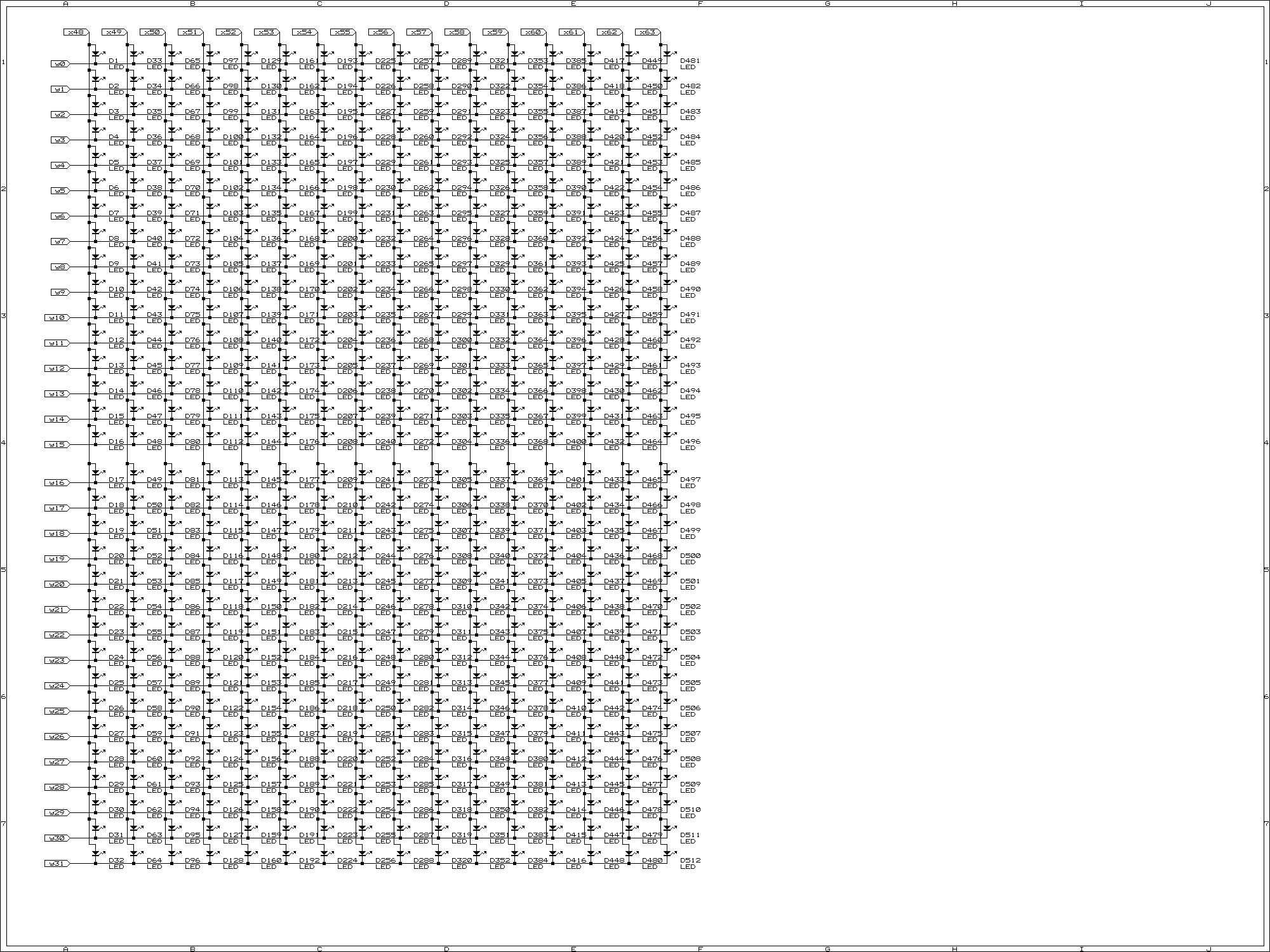

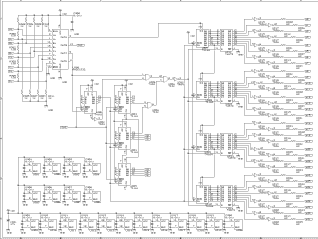

ＬＥＤマトリックス回路	自作回路。 ４０９６個のLEDをマトリックス状に配置。 回路図があまりにも巨大になりすぎて８枚に分割。 回路図1/8 91Kバイト 回路図2/8 91Kバイト 回路図3/8 91Kバイト 回路図4/8 91Kバイト 回路図5/8 91Kバイト 回路図6/8 91Kバイト 回路図7/8 91Kバイト 回路図8/8 91Kバイト
